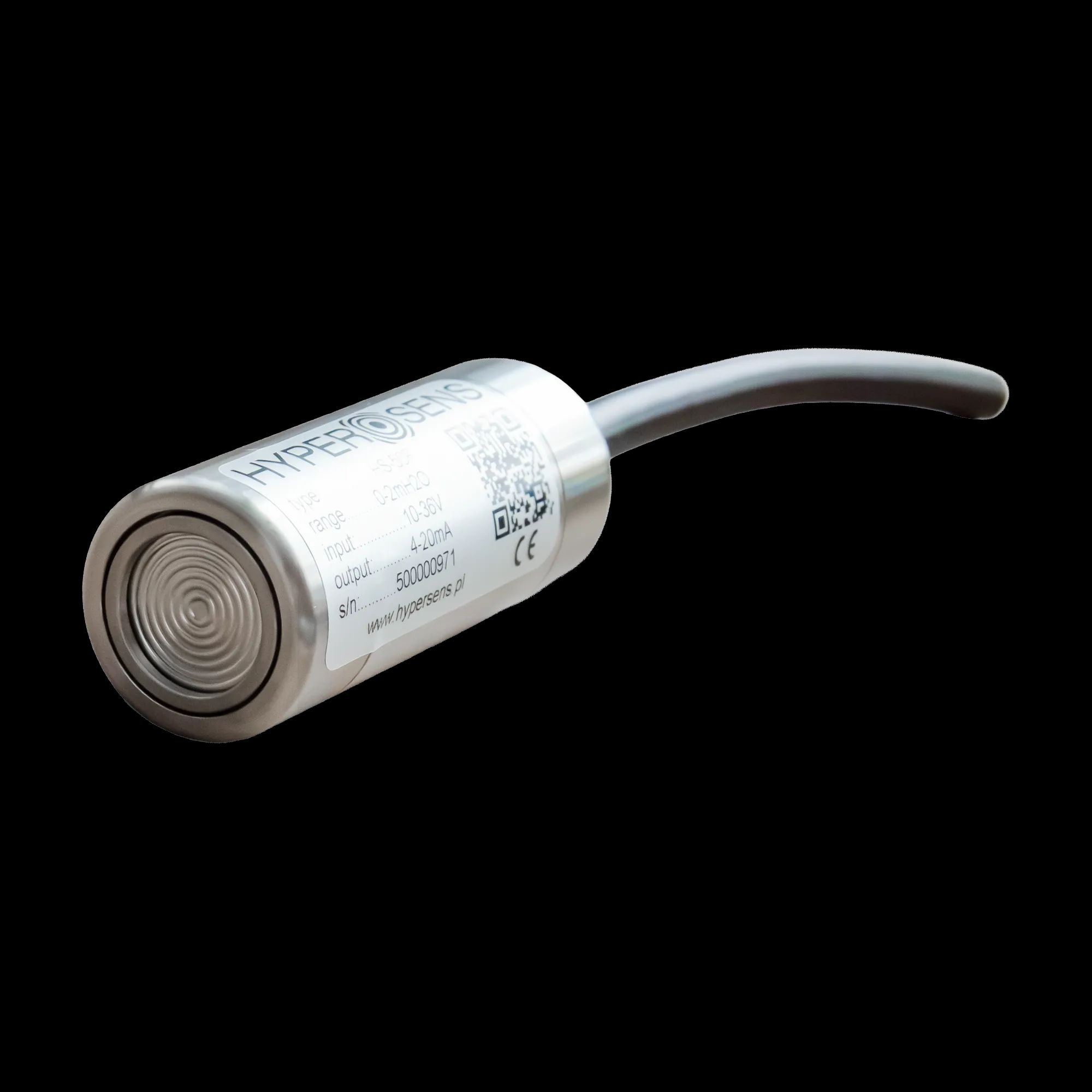

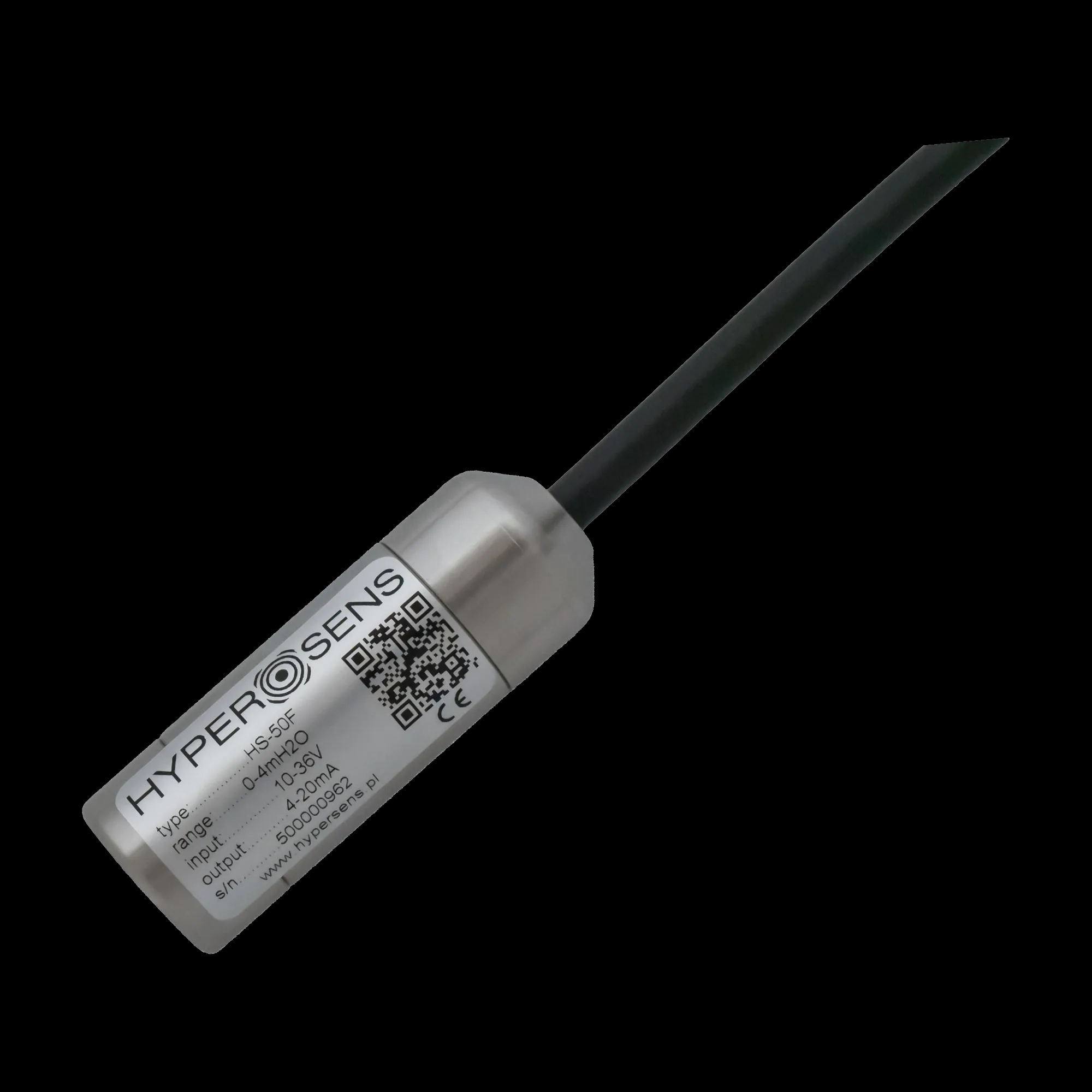

Sonda hydrostatyczna HS-50F to wersja serii HS-50 z kompaktowym czujnikiem o średnicy ø15 mm, wyposażonym w membranę separacyjną ze stali nierdzewnej 316L. Przeznaczona do pomiaru poziomu mediów gęstych i ścieków. Mniejsza średnica czujnika ułatwia montaż tam, gdzie korpus ø50 mm się nie mieści. Zakres pomiarowy do 20 mH₂O, błąd podstawowy 0,5%, stopień ochrony IP68.
| Typ | Sonda do mediów gęstych i ścieków — czujnik ø15 mm |
| Zakres pomiarowy | 0–20 mH₂O |
| Dopuszczalne przeciążenie | 3 × zakres |
| Błąd podstawowy | 0,5% (0–100 mH₂O) |
| Histereza i powtarzalność | maks. 0,5% (0–100 mH₂O) |
| Zakres temp. kompensacji | 0…50°C |
| Warunki pracy | -20…80°C (nie dopuścić do zamarznięcia medium) |
| Materiał membrany | Stal nierdzewna 316L, ø15 mm (separacyjna) |
| Materiał obudowy | Stal nierdzewna 316L |
| Osłona kabla | Polietylen (PE) / Poliuretan (PU) |
| Stopień ochrony | IP68 |
| Sygnał wyjściowy |
|
| Zasilanie | 10–36 V DC |
| Podłączenie — sygnał prądowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Żółty: ekran (PE) |
| Podłączenie — sygnał napięciowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Zielony/Czarny: wyjście (OUT) · Żółty: ekran (PE) |
| Atesty | CE · IP68 |
Pełna specyfikacja techniczna HS-50F w formacie PDF — dane metrologiczne, wymiary, kody zamówieniowe, schematy podłączenia.
Pełna specyfikacja techniczna – dane metrologiczne, wymiary, kody zamówieniowe, schematy podłączenia (PDF, v1.4).
Obejmuje wszystkie warianty sond hydrostatycznych serii HS. Dyrektywy EMC 2014/30/EU i RoHS 2011/65/EU (dokument DZ-HSX-V4, 01.01.2026).
