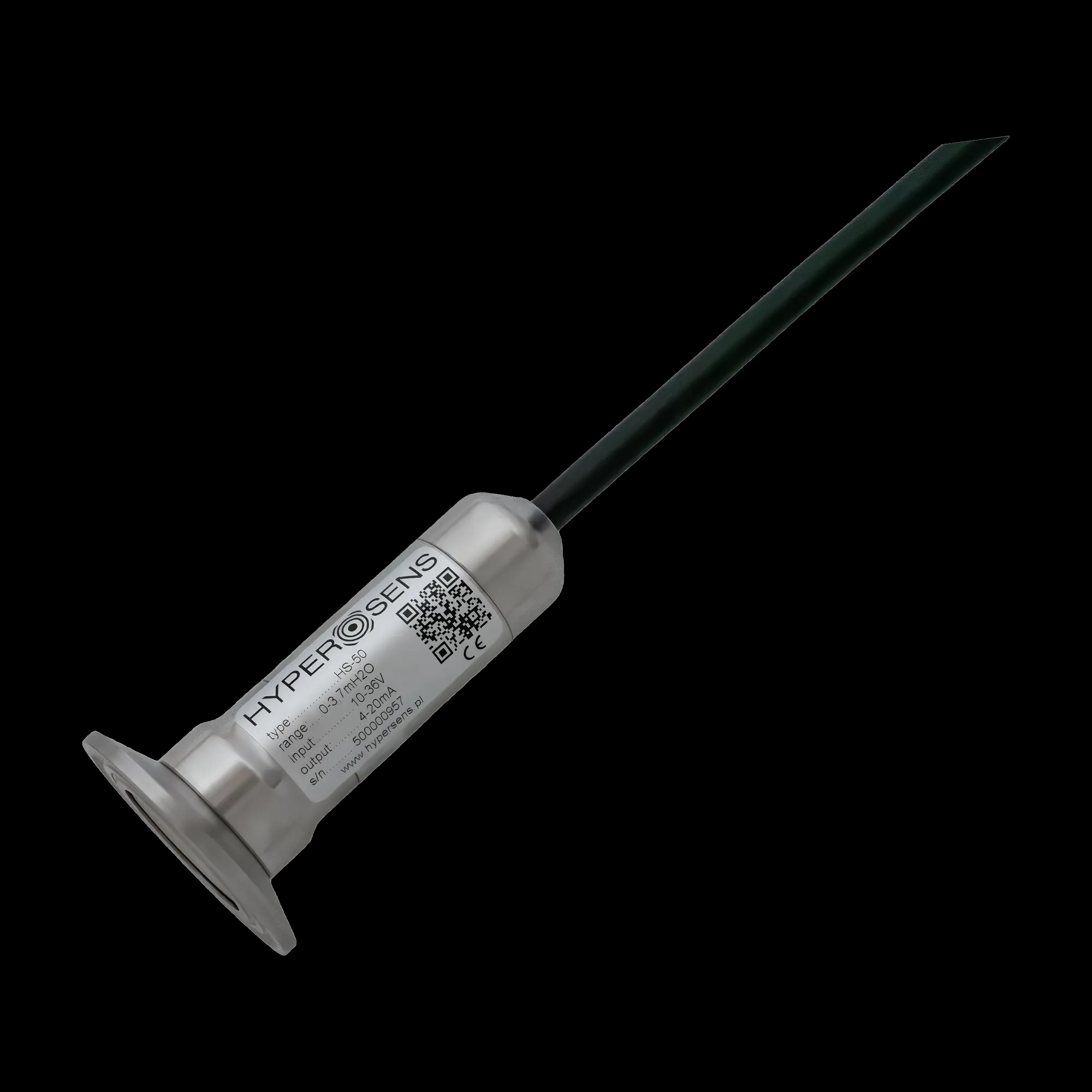

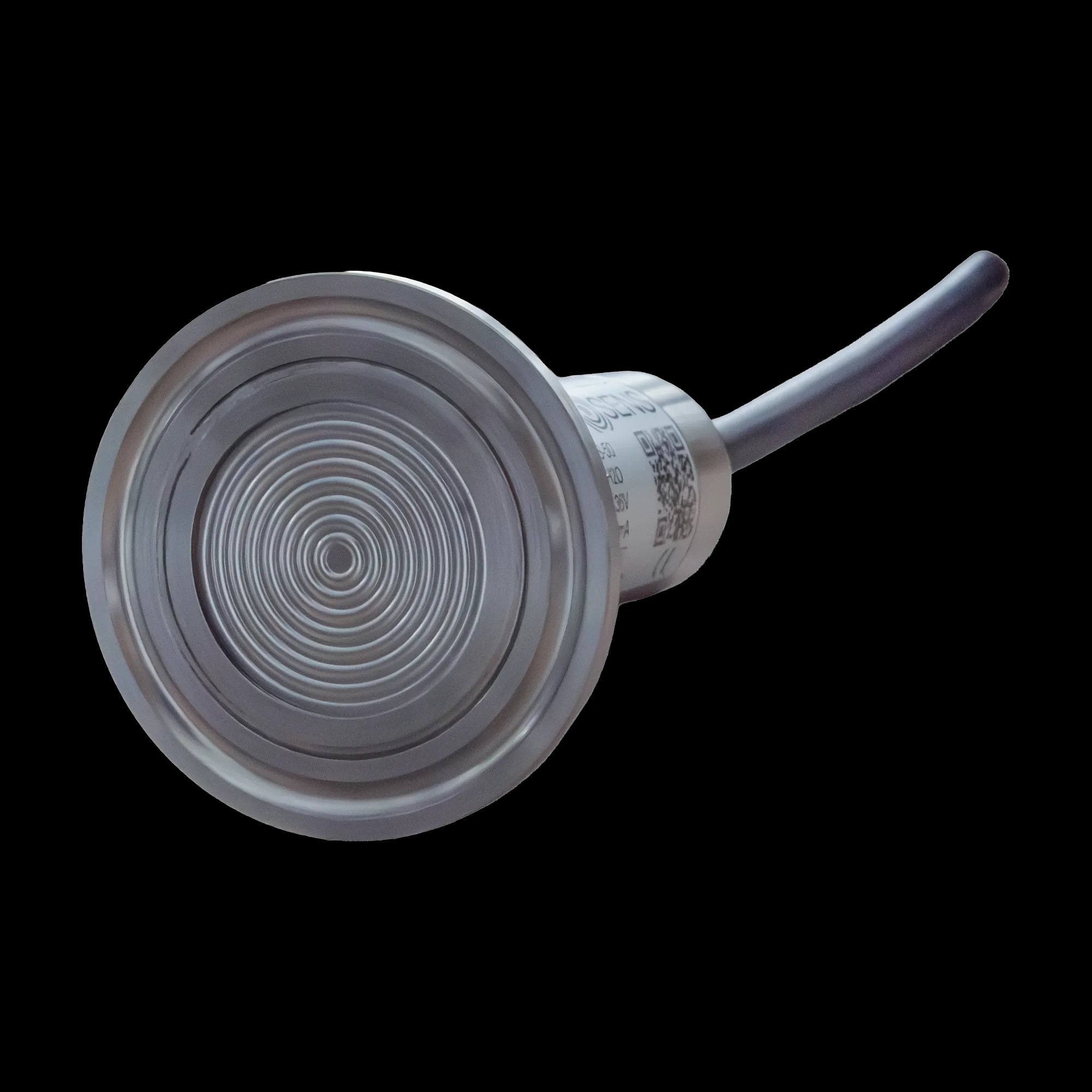

Sonda hydrostatyczna HS-50 to przemysłowy czujnik zanurzeniowy do pomiaru poziomu cieczy w zakresie do 20 mH₂O. Duża membrana czołowa odporna na zaklejanie, średnica zewnętrzna sondy ø50 mm — przeznaczona do ścieków zawierających nieczystości stałe. Wykonana w stali nierdzewnej 316L, klasa dokładności 0,5%, sygnał wyjściowy 4-20 mA lub 0-10 V.
Przykład kodu: HS/50/S/0-20/mH2O/4-20mA/10/PE
| Typ |
Sonda do ścieków — duża membrana ø50 mm |
| Zakres pomiarowy | 0–20 mH₂O |
| Dopuszczalne przeciążenie | 3 × zakres |
| Błąd podstawowy | 0,5% (0–100 mH₂O) |
| Histereza i powtarzalność | maks. 0,5% (0–100 mH₂O) |
| Zakres temp. kompensacji | 0…50°C |
| Warunki pracy | -20…80°C (nie dopuścić do zamarznięcia medium) |
| Materiał membrany | Stal nierdzewna 316L (duża membrana) |
| Materiał obudowy | Stal nierdzewna 316L, ø50 mm |
| Osłona kabla | Polietylen (PE) / Poliuretan (PU) |
| Stopień ochrony | IP68 |
| Sygnał wyjściowy |
|
| Zasilanie | 10–36 V DC |
| Podłączenie — sygnał prądowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Żółty: ekran (PE) |
| Podłączenie — sygnał napięciowy | Czerwony: zasilanie (+) · Niebieski: masa (GND) · Zielony/Czarny: wyjście (OUT) · Żółty: ekran (PE) |
| Atesty | CE · IP68 |
Pełna specyfikacja techniczna HS-50 w formacie PDF — dane metrologiczne, wymiary, kody zamówieniowe, schematy podłączenia.
Pełna specyfikacja techniczna – dane metrologiczne, wymiary, kody zamówieniowe, schematy podłączenia (PDF, v1.4).
Obejmuje wszystkie warianty sond hydrostatycznych serii HS. Dyrektywy EMC 2014/30/EU i RoHS 2011/65/EU (dokument DZ-HSX-V4, 01.01.2026).

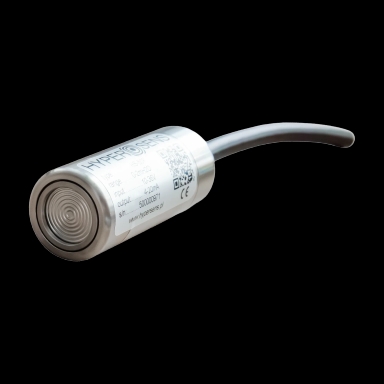

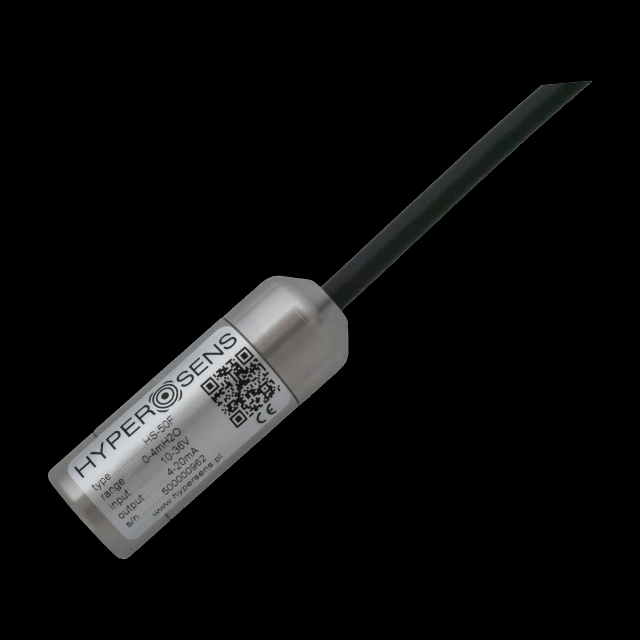

Zakres 0–20 mH2O.
Zakres 1–500 mb.
